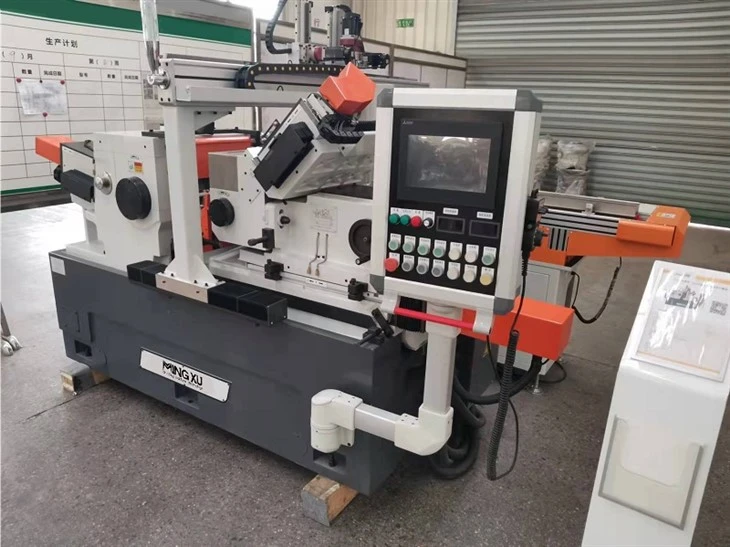

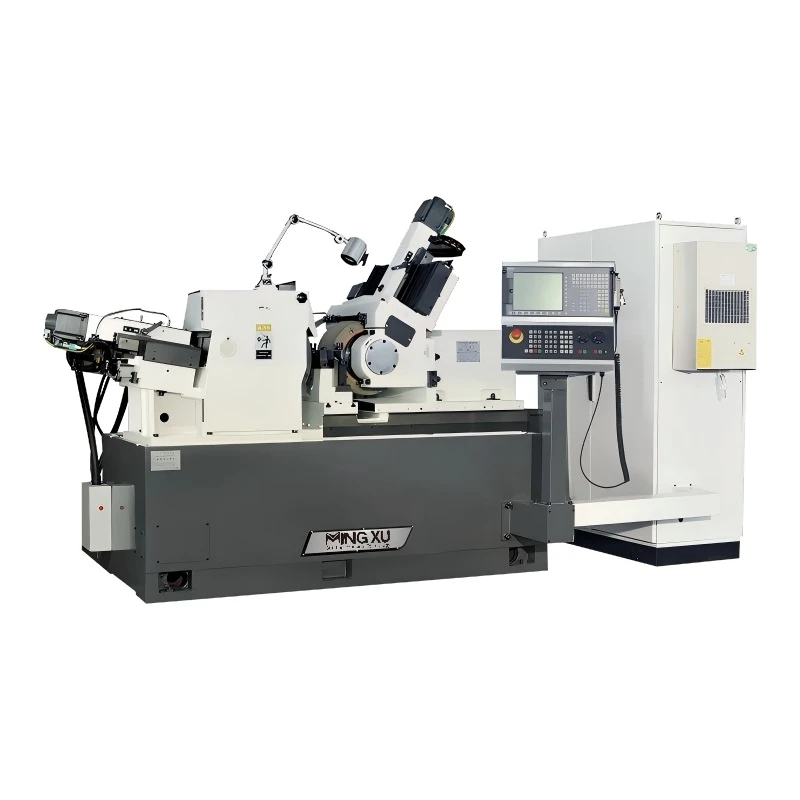

CNC безцентрово шлифовъчно оборудване
Оборудването за безцентрово шлайфане с CNC е вид CNC машинен инструмент, който използва комбинираното действие на шлифовъчно колело и водещо колело за шлайфане на външния диаметър на въртящо се тяло без опора за централен отвор.
- Бърза доставка
- Гарантиране на качеството
- Денонощно обслужване на клиенти
представяне на продукта
Въведение
Оборудването за безцентрово шлайфане с CNC е вид CNC машинен инструмент, който използва комбинираното действие на шлифовъчно колело и водещо колело за шлайфане на външния диаметър на въртящо се тяло без опора за централен отвор.
Спецификация
|
Име на продукта |

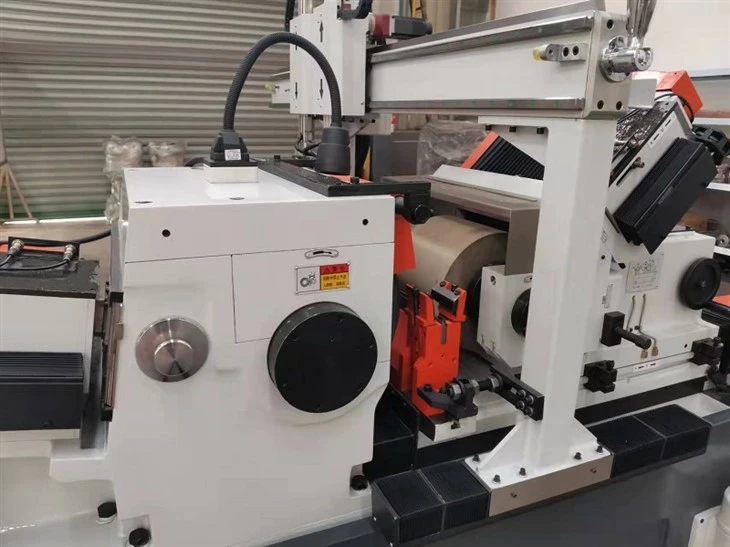

Супер високопрецизна безцентрова мелница |
|
Модел |
MX-S200 |
|
Потапяне- |
|
|
Диаметър на смилане |
2-60 мм |
|
Макс. Дължина на смилане |
190 мм |
|
Чрез-емисия |
|
|
Диаметър на смилане |
2-60 мм |
|
Спецификация на шлифовъчния диск |
P500x200x305 мм |
|
Спецификация на регулиращото колело |
P350x200x203 мм |
|
Скорост на шлифовъчното колело |
1338r/мин |
|
Регулиране на скоростта на колелото (безстепенно) |
10-200r/мин |
|
Регулиране на ъгъла на завъртане на рамката на колелото |
|
|
Вертикална |
-2 градуса - +5 градуса |
|
Хоризонтална |
-1 градус - +3 градус |
|
Регулиране на минималното количество подаване на колелото |
0,001 мм |
|
Минимално количество подаване на шлифовъчен диск |
0,001 мм |
|
Височина от централната линия на Gri. Колело и рег. Колело за работа Почивка |
200 мм |
|
Воден поток |
50л/мин |
|
Обща мощност |
|
|
Мотор за шлифовъчно колело |
18,5KW |
|
Регулиращ двигател на колелото |
3KW |
|
Мотор на водната помпа |
0,25KW |
|
Мотор на помпата за смазване |
0,09KW |
|
Мотор с магнитен сепаратор на охлаждащата течност |
0,18KW |
|
Захранване |
3N 50Hz 380V |
|
Размер на машината (ДxШxВ) |
2800х2500х1600 мм |
|
Тегло на машината |
Около 5000 кг |
|
Точност (стандартни ленти) |
|
|
Закръгленост |
0,001 мм |
|
Цилиндричност |
0,0018 мм |
|
Грапавост |
Ra0.16μm |
Характеристики
Микро{0}}контрол на подаването
Както минималното подаване, така и подаване за превръзка са 0,001 mm, което гарантира, че количеството материал, отстранено с едно преминаване, е минимално и пряко влияе върху отклоненията в размерите.
Адаптивност с широк диаметър
Поддържа диаметри на шлайфане от 2 до 60 mm и в комбинация с регулиране на скоростта на водещото колело от 10 до 200 r/min, позволява регулируемо съвпадение на линейната скорост за детайли с различни диаметри.
Регулиране на контактния ъгъл
Държачът на водещото колело може да се регулира в диапазона от -2 градуса до +5 градуса вертикално и -1 градуса до +3 градуса хоризонтално, като по този начин се променя посоката на силата на детайла и компонента на аксиалното подаване.
Непрекъснато охлаждане и разделяне
Дебит на охлаждащата течност от 50 L/min, комбиниран с устройство за магнитно разделяне, постига топлообмен в зоната на смилане и отделяне на феромагнитни смилащи стружки.
Приложения
Производство на автомобилни части:Използва се за обработка на външните диаметри на валове и щифтове, за да отговарят на изискванията за монтажни размери.
Индустрия за производство на лагери:Използва се за обработка на външните диаметри на ролки и канали за повлияване на геометрията на контакта.
Общо производство на машини:Използва се за групова обработка на валове и канали, което позволява формоване на непрекъснато подаване.
Промишленост за производство на стандартни части и инструменти:Използва се за обработка на части с малки-размери, за да отговори на различни изисквания за размер.
